FAJA IDE

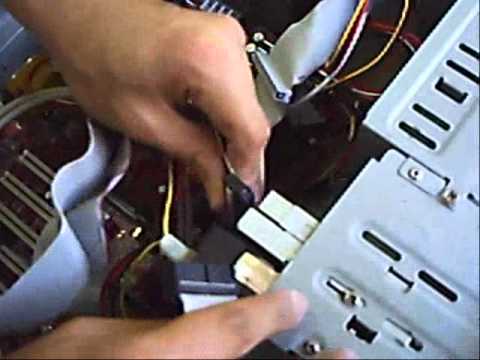

El cable IDE es un tipo de cable, generalmente gris, que se utiliza para conectar un conector IDE de la placa madre hacia un dispositivo de almacenamiento (especialmente discos duros y unidades de discos ópticos).

Generalmente cada cable IDE permite conectar dos dispositivos, el problema es que sólo un dispositivo puede estar transfiriendo información a la vez.

Las siglas responden a las palabras inglesas Integrated Drive Electronics (IDE), y como hemos dicho, fueron un estandar de conexión hasta hace bien poco, siendo últimamente desplazado por el interfaz SATA (Serial ATA).

HISTORIA

El interfaz IDE nació debido a una necesidad imperiosa de poder conectar componentes de distintos fabricantes en un mismo ordenador. Esto antes no era posible, pues cada marca vendía su producto completo y con componentes propios. Un disco duro de un IBM no serviría en un ordenador COMPAQ, y eso era una tara importante. El nombre original del IDE era ATA (AT Attachment, un interfaz creado por IBM para conectar los componentes de sus equipos), y con el tiempo el cable entrelazado creado por IBM acabó siendo de uso común, al darse cuenta los fabricantes que hacer componentes universales tenía grandes ventajas y ampliaba su círculo de clientes potenciales. ATA e IDE son pues términos sinónimos.

IMAGEN DE FAJA DE IDE DE 40 HILOS

Las fajas de 40 hilos son también llamadas Faja ATA 33/66, en referencia a la velocidad de transferencia que pueden soportar.

La longitud máxima no debe exceder los 46 cm.

Al igual que en las fajas FDD, el hilo 1 se marca en color diferente, debiendo este coincidir con el pin 1 del conector.

Este tipo de faja no sirve para los discos IDE modernos, de 100Mbps o de 133Mbps, pero si se pueden utilizar tanto el lectoras como en regrabadoras de CD / DVD.

FAJA IDE DE 80 HILOS

Los cables IDE80, también llamados Faja ATA 100/133, son los utilizados para conectar dispositivos ATA - PATA a los puertos IDE de la placa base.

Son fajas de 80 hilos, pero con terminales de 40 contactos.

Esto se debe a que llevan 40 hilos de datos o tensión y 40 hilos de masa. Estos últimos tienen la finalidad de evitar interferencias entre los hilos de datos, por lo que permiten una mayor velocidad de transmisión.

A diferencia de las fajas de 40 hilos, en las que es indiferente el orden de conexión maestro / esclavo, en las fajas de 80 hilos estas deben estar en un orden establecido, estando este orden determinado por el color de los conectores, que suele ser:

Azul.- En un extremo, al IDE de la placa base.
Gris.- En el centro, al dispositivo esclavo.
Negro.- En el otro extremo, al dispositivo Master.

Estas fajas se pueden utilizar también sin problemas para conectar lectoras y regrabadoras de CD / DVD o en discos duros ATA 33 o ATA 66.

Al igual que en las fajas IDE 40, el hilo 1 se marca en color diferente, debiendo este coincidir con el pin 1 del conector.
